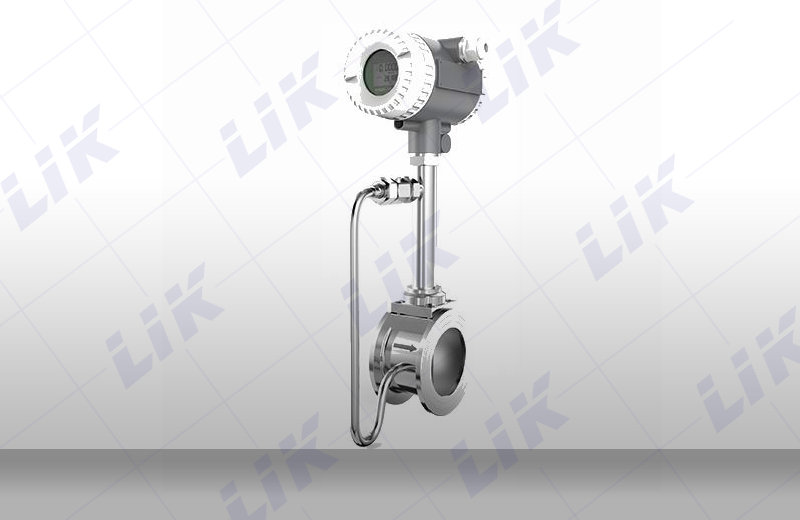

進口夾持式渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸 汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時 幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性 高、維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器，可靠性高，可在 -25℃~+320℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易 與計算機等數字系統配套使用，是一種比較先進、理想的流量?jī)x表。
1、采用原裝進口電路，采用最先進的FFT頻譜分析數字信號處理技術；
2、寬量程，量程比：1：10、1：15、1：25、1：30、1：40；
3、具有非常獨特的介質通用性，可用于絕大多數蒸汽、氣體和液體的流量計量和控制；
4、結構簡單，無孔洞縫隙設計，無磨損、耐臟污，無運動部件，故障率低，具有很高的穩定性和可靠性；
5、渦街流量計使用最新的信號處理技術，整個系統分析測得的信號，然后消除外部干擾和介質擾動，因此即使在惡劣的過程狀態下仍能實現穩定的測量；
6、渦街流量計的壓電元件是鑲嵌在探頭體內，不接觸介質，內部無填充料，壓力損失小，使用壽命長；
7、渦街流量計原始形成信號，其輸出頻率與流量為線性關系，不存在零點漂移問題；
8、采用先進的數字信號處理技術，下限低，抗振性能優異。
測量介質
過熱/飽和蒸汽、液體和氣體
測量范圍
詳情見流量范圍表
口徑
對夾式/法蘭式：DN15~DN400
介質溫度（℃）
（-40~80）℃、（-40~150）℃、（-40~300）℃、（-40~400）℃
環境溫度（℃）
（-20~+70）℃大氣壓力：86kPa～106kPa
公稱壓力
液體1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa、6.3MPa、10.0MPa、25MPa
氣體及蒸汽1.6MPa、2.0MPa、2.5MPa、4.0MPa、5.0MPa
準確度
±1.0％、±1.5％
流速范圍（m/s）
液體：0.15~7氣體：1.5~60蒸汽：2～70
輸出信號
三線制電壓脈沖：高電平≥5V低電平<1V
標準電流信號：與流量成比例的（4-20）mA標準電流信號，當?shù)仫@示流量，累積流量，同時輸出流量成比例的（4-20）mA標準電流信號和脈沖頻率信號
通訊方式：RS-485通訊
供電電源
三線制電壓脈沖：DC12V、DC24V
標準電流輸出，當?shù)仫@示：DC24V
電池供電（鋰電池）：3.6V
環境溫度
（-20~+70）℃大氣壓力：86kPa~106kPa
防護等級
IP65
防爆等級
本安型Ex ia ⅡC T6 Ga
顯示
LCD顯示瞬時流量、累積流量、渦街頻率、溫度壓力（溫壓一體）
電纜接口
M20×1.5（內螺紋，推薦使用）；1/2NPT（內螺紋）
安裝形式
一體式安裝；分體式安裝（測量管和指示器之間通過10芯專用屏蔽電纜連接）
空氣流量范圍表
液體流量范圍表
口徑
工況流量范圍m3/h
量程比
工況流量范圍m3/h
量程比
口徑
標準測量范圍m3/h
15
5-20
1：4
3-40
1：13
15
0.5-3
20
6-50
1：8
5-75
1：15
20
0.5-6
25
8-60
1：8
7-105
1：15
25
1-8
32
14-100
1：7
12-180
1：15
32
1.4-14
40
18-180
1：10
15-225
1：15
40
2-20
50
30-300
1：10
25-375
1：15
50
3.5-35
65
50-500
1：10
40-600
1：15
65
6-60
80
75-750
1：10
60-900
1：15
80
10-100
100
120-1200
1：10
90-1350
1：15
100
20-200
125
150-1500
1：10
120-1800
1：15
125
25-250
150
250-2500
1：10
200-3000
1：15
150
30-300
200
400-4000
1：10
350-5250
1：15
200
50-500
250
600-6000
1：10
550-8350
1：15
250
150-1500
300
1000-10000
1：10
800-12000
1：15
300
200-2000
350
1500-15000
1：10
1200-18000
1：15
350
300-3000
400
1800-24000
1：10
1600-24000
1：15
400
350-3500
450-600（僅插入式）
450插入式
420-4200
500插入式
500-5000
600插入式
700-7000
