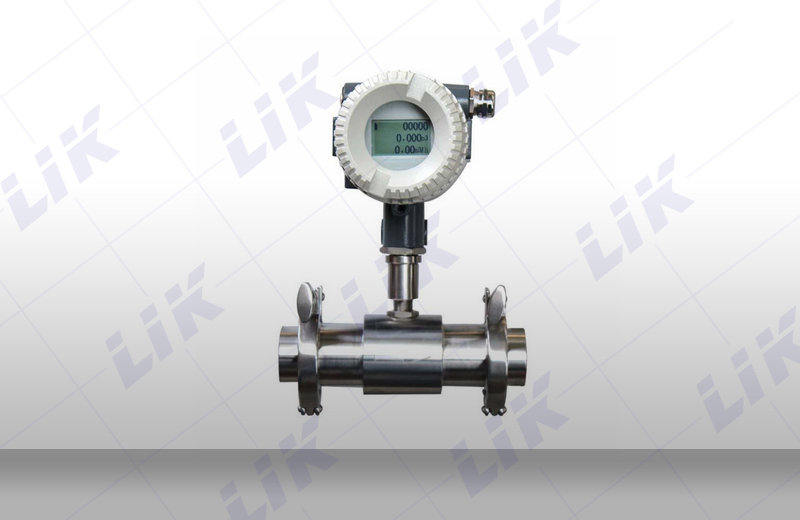

進口卡箍式電磁流量計有其獨特的優點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶，給排水、環保，鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿，煤水漿、玉米漿、纖維漿、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液等導電流體介質的體積流量�？筛鶕�(jù)用戶需要進行現場在線修改量程，管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關 。
進口卡箍式電磁流量計特點
合理選用襯里及電極材料，可實現良好的耐腐蝕性和耐磨性。
低頻矩形波激磁，不受工頻及現場各種雜散干擾的影響，工作穩定可靠。
不受流體方向影響，正反向均可準確計量。
量程比1：120(0.1m/s～12m/s)，滿量程流速范圍寬。
液晶背光顯示，可在線修改參數，操作簡單方便。
具有空管測量、報警功能，并能適應不同的流體介質。
掉電時間記錄功能，自動記錄儀表系統電源間斷時間，補算漏計流量。
小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。
|
執行標準 |
JB/T 9248-2015 |
|||
|
測量介質 |
導電液體、漿液 |
|||
|
類型 |
管道式電磁流量計 |
|||
|
結構形式 |
一體式、分體式 |
|||
|
公稱通徑 DN（mm） |
6、8、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000 |
|||
|
額定壓力 |
DN6～DN50 |
DN65~DN150 |
DN200~DN1000 |
DN1200~DN2000 |
|
≤4.0MPa |
≤1.6MPa |
≤1.0MPa |
≤0.6MPa |
|
|
特殊壓力：可定制 |
||||
|
流速范圍 |
0~10m/s自行設定 |
|||
|
介質電導率 |
理論值≥5μs/cm 實際使用≥30μs/cm |
|||
|
流量計成套精度 |
±0.5%或±1.0% |
|||
|
重復性 |
0.2% |
|||
|
工作環境溫度 |
-20℃~60℃ |
|||
|
襯里材料 及工作溫度 |
氯丁橡膠（CR） |
0~+65℃ |
||
|
聚氨酯（PU） |
0~+65℃ |
|||
|
聚四氟乙烯（PTFE） |
-25℃~+140℃ |
|||
|
聚全氟乙丙烯（F46） |
-25℃~+120℃ |
|||
|
可溶性聚四氟乙烯（PFA） |
-25℃~+180℃ |
|||
|
陶瓷 |
0~+150℃ |
|||
|
電極材料 |
316L、哈氏合金（HB、HC）、鉭（Ta）、鈦（Ti）、鉑（Pt）、碳化鎢（WC）、陶瓷 |
|||
|
電極形式 |
固定式、刮刀式、可拆卸式 |
|||
|
電極數量 |
標配3個電極（2個測量電極+1個接地電極），接口徑配置 |
|||
|
連接法蘭標準 |
符合國標GB9119（可按用戶要求定制） |
|||
|
連接法蘭材質 |
碳鋼（標配）、不銹鋼（可選） |
|||
|
接地環材質 |
DN15~DN1600：不銹鋼1Cr18Ni9Ti、不銹鋼、含鉬不銹鋼等 |
|||
|
外殼材料 |
碳鋼（標配）、不銹鋼（可選） |
|||
|
供電電源 |
110/220VAC（110-240VAC），50Hz/60Hz；24VDC±10%；電池供電（3.6VDC） |
|||
|
功耗 |
≤15VA |
|||
|
輸出信號 |
（4~20）mA電流輸出、頻率輸出和脈沖當量輸出 |
|||
|
可選通訊協議 |
RS485，支持標準MODBUS-RTU協議，HART協議，GPRS |
|||
|
電氣接口 |
M20×1.5 |
|||
|
防護等級 |
分體式轉換器 |
防護等級為IP65 |
||
|
分體式傳感器 |
防護等級為IP67~lP68 |
|||
|
一體式轉換器 |
防護等級為IP65 |
|||
|
配線長度（分體型） |
標配10米電纜線，轉換器與傳感器之間的電纜線一般不超過30m |
|||
|
防爆等級 |
Exd【ia Ga】IIC T4 Gb |
|||
|
流動方向 |
正向、反向 |
|||
|
恒流負載 |
≤750Ω |
|||
|
儲存溫度 |
-40~65℃ |
|||
|
相對濕度 |
5~95% |
|||
|
報警（常開） |
空管報警（顯示代碼Mtsnsr，若需開關量輸出須選分體式），勵磁報警，上下限兩位報警（僅限分體式） |
|||
襯里材料性能表
|
襯里材料 |
簡稱 |
性能 |
最高工作溫度 |
適用介質 |
適用口徑 |
|
氯丁橡膠 |
CR |
性能耐磨性中等，耐一般低濃度的 酸堿鹽溶液的腐蝕 |
0~+65℃ |
自來水、工業用水、海水 |
DN15-2200 |
|
聚氨酯 |
PU |
極好的耐磨性能，耐酸堿性能 |
0~+65℃ |
紙漿、礦漿 |
DN25-500 |
|
聚四氟乙烯 |
F4 （PTFE） |
化學性能穩定，可耐沸騰的鹽酸、酸、 王水、濃堿的腐蝕 |
-25~+140℃ |
腐蝕性強的酸堿溶液 |
DN10-600 |
|
聚全氟乙丙烯特氟龍（FEP） |
F46 （FEP） |
化學性能等同于F4， 抗壓、抗拉強度優于F4 |
-25~+120℃ |
腐蝕性強的酸堿鹽溶液 |
DN6-200 |
|
可溶性聚四氟乙烯 |
PFA |
化學性能等同于F46， 抗壓、抗拉強度優于F46 |
0~+180℃ |
腐蝕性強的酸堿鹽溶液 |
需定制 |
|
氧化鋁陶瓷 |
陶瓷 |
優良的耐磨性（是聚氨酯、橡膠的十倍以上），優良的耐腐蝕性（適用于混酸和王水等強腐蝕性流體的測量，但不適用于高濃度堿性、磷酸、氫氟酸和氰化合物），極高的硬度和光潔度，優良的耐熱性和耐熱沖擊性。 |
0~+150℃ 0~+250℃ （定制） |
特別適合高溫、高壓漿液、 食品衛生和腐蝕性很強的 流體介質測量 |
需定制 |
|
材料 |
耐腐蝕性能和適用范圍 |
|
316L |
適用：1、生活用水、工業用水、原水井水、城市污水 2、弱腐蝕性酸、堿、鹽溶液，如硝酸、硫酸（室溫下濃度<5%）、沸騰的磷酸，在一定壓力下的亞硫酸、海 水、醋酸等介質�？蓮V泛用于石油化工、尿素、維尼綸等工業場合 |
|
哈氏合金B(yǎng)（HB） |
適用：1、鹽酸（濃度<10%）等非氧化酸 2、氫氧化鈉（濃度<50%）、一切濃度的氫氧化銨堿溶液 3、磷酸、有機酸 不適用：硝酸 |
|
哈氏合金C（HC） |
適用：1、混酸，如鉻酸與硫酸的混合溶液 2、氧化性鹽類，如：海水 不適用：鹽酸 |
|
鈦（Ti） |
適用：1、鹽，如①氯化物（氯化物/鎂/鋁/鈣/銨/鐵等）②鈉鹽、鉀鹽、銨鹽、次氯酸鹽、海水 2、濃度<50%氫氧化鉀、氫氧化銨、氫氧化鋇堿溶液 不適用：鹽酸、硫酸、磷酸、氫氟酸等還原性酸 |
|
鉭（Ta） |
適用：1、鹽酸（濃度<40%）、稀硫酸和濃硫酸（不包括發煙硫酸） 2、二氧化氯、氯化鐵、次氯酸、氯化鈉、乙酸鉛等 3、硝酸（包括發煙硝酸）等氧化性酸、溫度低于80℃的王水 不適用：堿、氫氟酸 |
|
鉑（Pt） |
適用：幾乎所有的酸、堿、鹽溶液（包發煙硫酸、發煙硝酸） 不適用：王水、銨鹽 |
|
碳化鎢（WC） |
適用：紙漿、污水、能抗固體顆粒干擾 不適用：無機酸、有機酸、氯化物 |
|
陶瓷電極 |
適用：1、磨損大，易附著的漿液測量 2、具有高的耐壓強度，適用于高壓漿液的測量 3、優良的耐熱性和耐熱沖擊性，特別適用于高、低溫消毒管道的食品和醫藥衛生行業的應用 |
|
口徑 （mm） |
V=0.1m/s Qmax=m3/h |
V=0.3m/s Qmax=m3/h |
V=0.5m/s Qmax=m3/h |
V=1 m/s Qmax=m3/h |
V=2 m/s Qmax=m3/h |
V=3 m/s Qmax=m3/h |
V=5 m/s Qmax=m3/h |
V=7 m/s Qmax=m3/h |
V=10 m/s Qmax=m3/h |
|
6 |
0.01 |
0.03 |
0.05 |
0.1018 |
0.2036 |
0.3054 |
0.5089 |
0.7125 |
1.018 |
|
8 |
0.018 |
0.054 |
0.09048 |
0.1810 |
0.3619 |
0.5429 |
0.9048 |
1.2667 |
1.8096 |
|
10 |
0.028 |
0.08 |
0.14137 |
0.2827 |
0.5655 |
0.8482 |
1.4137 |
1.96 |
2.8274 |
|
15 |
0.064 |
0.19 |
0.31809 |
0.6362 |
1.2723 |
1.9085 |
3.1809 |
4.45 |
6.3617 |
|
20 |
0.113 |
0.34 |
0.56549 |
1.1310 |
2.2619 |
3.3929 |
5.6549 |
7.91 |
11.3097 |
|
25 |
0.238 |
0.53 |
0.884 |
2.3821 |
4.7642 |
7.1463 |
8.84 |
12.39 |
23.821 |
|
32 |
0.29 |
0.87 |
1.448 |
2.90 |
5.79 |
8.69 |
14.48 |
20.27 |
28.95 |
|
40 |
0.452 |
1.36 |
2.26195 |
4.5239 |
9.0478 |
13.5717 |
22.6195 |
31.67 |
45.2389 |
|
50 |
0.707 |
2.12 |
3.53429 |
7.0686 |
14.1372 |
21.2058 |
35.3429 |
49.48 |
70.6858 |
|
65 |
1.195 |
3.58 |
5.97295 |
11.946 |
23.8918 |
35.8377 |
59.7295 |
83.62 |
119.459 |
|
80 |
1.810 |
5.43 |
9.04779 |
18.0956 |
36.1911 |
54.2867 |
90.4779 |
126.67 |
180.956 |
|
100 |
2.827 |
8.48 |
14.1372 |
28.274 |
56.5487 |
84.8230 |
141.372 |
197.92 |
282.743 |
|
125 |
4.417 |
13.25 |
22.08925 |
44.1775 |
88.3575 |
132.535 |
220.8925 |
309.25 |
441.7875 |
|
150 |
6.362 |
19.09 |
31.8086 |
63.617 |
127.235 |
190.852 |
318.086 |
445.32 |
636.173 |
|
200 |
11.310 |
33.93 |
56.5487 |
113.097 |
226.195 |
339.292 |
565.487 |
791.7 |
1130.973 |
|
250 |
17.671 |
53.01 |
88.3573 |
176.715 |
353.429 |
530.144 |
883.573 |
1236.97 |
1767.146| |
|
300 |
25.447 |
76.34 |
127.2345 |
254.469 |
508.938 |
763.407 |
1272.345 |
1781.29 |
2544.690 |
|
350 |
34.636 |
103.91 |
173.1803 |
346.361 |
692.721 |
1039.082 |
1731.803 |
2424.52 |
3463.606 |
|
400 |
45.239 |
135.72 |
226.1947 |
452.389 |
904.779 |
1357.168 |
2261.947 |
3166.76 |
4523.893 |
|
450 |
57.256 |
171.78 |
286.2776 |
572.555 |
1145.111 |
1717.666 |
2862.776 |
4007.885 |
5725.553 |
|
500 |
70.686 |
212.06 |
353.4292 |
706.858 |
1413.717 |
2120.575 |
3534.292 |
4948.02 |
7068.584 |
|
600 |
100.79 |
305.37 |
508.9380 |
1017.876 |
2035.752 |
3053.628 |
5089.380 |
7125.3 |
10178.76 |
|
700 |
138.54 |
415.62 |
692.7212 |
1385.442 |
2770.885 |
4156.327 |
6927.212 |
9697.8 |
13854.42 |
|
800 |
180.96 |
542.88 |
904.7787 |
1809.557 |
3619.115 |
5428.672 |
9047.787 |
12667.2 |
18095.57 |
|
900 |
229.02 |
687.06 |
1145.111 |
2290.221 |
4580.442 |
6870.663 |
11451.11 |
16031.4 |
22902.21 |
|
1000 |
282.74 |
848.22 |
1413.717 |
2827.433 |
5654.867 |
8482.300 |
14137.17 |
19791.8 |
28274.33 |
|
1200 |
407.15 |
1221.5 |
2053.752 |
4071.504 |
8143.008 |
12214.51 |
20357.52 |
28500.5 |
40715.04 |
|
1400 |
554.18 |
1662.5 |
2770.885 |
5541.769 |
11083.54 |
16625.31 |
27708.85 |
38792.4 |
55417.69 |
|
1600 |
723.82 |
2171.5 |
3619.115 |
7238.230 |
14476.46 |
21714.69 |
36191.15 |
50667.6 |
72382.30 |
|
1800 |
916.09 |
2748.3 |
4580.442 |
9169.884 |
18321.77 |
27482.65 |
45804.42 |
64126.2 |
91608.84 |
|
2000 |
1131.0 |
3392.9 |
5654.867 |
11309.73 |
22619.47 |
33929.20 |
56548.67 |
79168.1 |
113097.3 |
