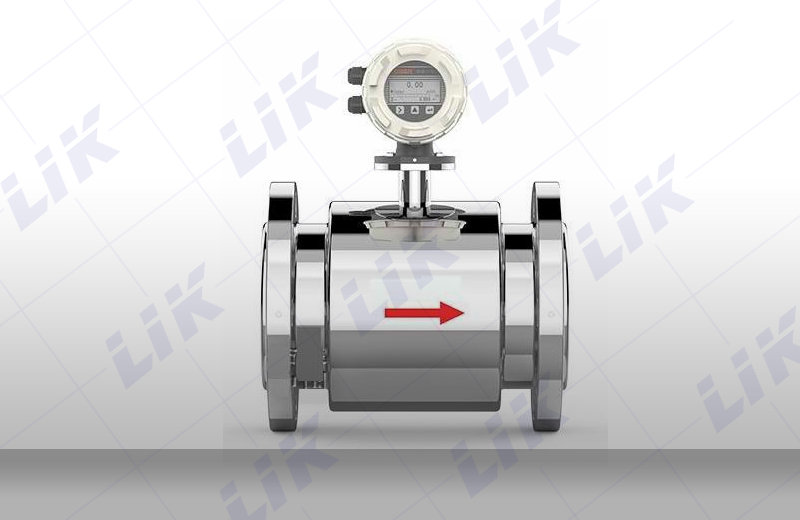

進口不銹鋼電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量
進口不銹鋼電磁流量計特點
1、結構方式流量計結構簡單，傳感器內無活動部件，便于維護，故使用壽命長；無阻流部件，所以無壓力損失，能源消耗低，測量精度高。
2、傳感器采用整體密封結構，測量管和外殼合為一體，防潮、防水性好，適宜地下或潮濕環境安裝。
3、顯示功能高清晰度慈光寬溫型LCD液晶顯示，可在線修改參數中英文菜單操作，使用方便，操作簡單，易學易懂可顯示累積流量、瞬時流量、流速、口徑、通訊地址和輸出20mA對應的最大流量值（可以任意設定）及流向指示。
操作設置漢用面板上三/四個鍵配合液晶提示，即可完成組態和控制，簡單、快速、方便、安全。
4、勵磁方式采用先進的低頻方波恒勵磁，抗干擾能力強，工作可翁；性能穩定。
5、量程自動切換流量計在液體流量寬范圍變化時，量程可自動切換，保證全量程范圍內準確測量，特別適用于晝夜流量范圍變化大并需要發出控制信號的場合。
6、正反流向計量功能用戶可以選擇正向計量或反向計量（無特殊要求時，出正向計量，反向不計量），內部有三個積算器總量，可分別記錄：正向總量、反向總量、值總量。
7、信號輸出功能流量計可以輸出4-20mA標準電流信號和脈沖信號，可與配套設備或微機等其它控制系統配合使用。
8、通訊功能具有RS485數字通訊信號輸出，同時可選用RS232C及HART等現場總線數字通訊輸出。
9、小信號切除功能用戶可通過顯示面板設置下限電壓和下限流量，從而切除干擾性小信號流量。
10、自檢故障與自診斷功能·斷電保護功能。
進口不銹鋼電磁流量計技術參數
|
執行標準 |
JB/T 9248-2015 |
||||
|
測量介質 |
導電液體、漿液 |
||||
|
類型 |
管道式電磁流量 |
||||
|
結構形式 |
一體式、分體式 |
||||
|
公稱通徑 DN（mm） |
6、8、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000 |
||||
|
額定壓力 |
N6～DN50 |
DN65~DN150 |
DN200~DN1000 |
DN1200~DN2000 |
|
|
≤4.0MPa |
≤1.6MPa |
≤1.0MPa |
≤0.6M |
||
|
特殊壓力：可定制 |
|||||
|
流速范圍 |
0~10m/s自行設定 |
||||
|
介質電導率 |
理論值≥5μs/cm 實際使用≥30μs/cm |
||||
|
流量計成套精度 |
±0.5%或±1.0% |
||||
|
重復性 |
0.2% |
||||
|
工作環境溫度 |
-20℃~60℃ |
||||
|
襯里材料 |
及工作溫度 |
||||
|
襯里材料 |
及工作溫度 |
||||
|
襯里材料 |
及工作溫度 |
||||
|
襯里材料 |
及工作溫度 |
||||
|
襯里材料 |
及工作溫度 |
||||
|
襯里材料 |
及工作溫度 |
||||
|
電極材料 |
316L、哈氏合金（HB、HC）、鉭（Ta）、鈦（Ti）、鉑（Pt）、碳化鎢（WC）、陶瓷 |
||||
|
電極形式 |
固定式、刮刀式、可拆卸式 |
||||
|
電極數量 |
標配3個電極（2個測量電極+1個接地電極），接口徑配置 |
||||
|
連接法蘭標準 |
符合國標GB9119（可按用戶要求定制） |
||||
|
連接法蘭材質 |
碳鋼（標配）、不銹鋼（可選） |
||||
|
接地環材質 |
DN15~DN1600：不銹鋼1Cr18Ni9Ti、不銹鋼、含鉬不銹鋼等 |
||||
|
外殼材料 |
碳鋼（標配）、不銹鋼（可選） |
||||
|
供電電源 |
110/220VAC（110-240VAC），50Hz/60Hz；24VDC±10%；電池供電（3.6VDC） |
||||
|
功耗 |
≤15VA |
||||
|
輸出信號 |
（4~20）mA電流輸出、頻率輸出和脈沖當量輸出 |
||||
|
可選通訊協議 |
RS485，支持標準MODBUS-RTU協議，HART協議，GPRS |
||||
|
電氣接口 |
M20×1.5 |
||||
|
防護等級 |
分體式轉換器 |
防護等級為IP65 |
|||
|
分體式傳感器 |
防護等級為IP67~lP68 |
||||
|
一體式轉換器 |
防護等級為IP65 |
||||
|
配線長度（分體型） |
標配10米電纜線，轉換器與傳感器之間的電纜線一般不超過30m |
||||
|
防爆等級 |
Exd【ia Ga】IIC T4 Gb |
||||
|
流動方向 |
正向、反向 |
||||
|
恒流負載 |
≤750Ω |
||||
|
儲存溫度 |
-40~65℃ |
||||
|
相對濕度 |
5~95% |
||||
|
報警（常開） |
空管報警（顯示代碼Mtsnsr，若需開關量輸出須選分體式），勵磁報警，上下限兩位報警（僅限分體式） |
||||
